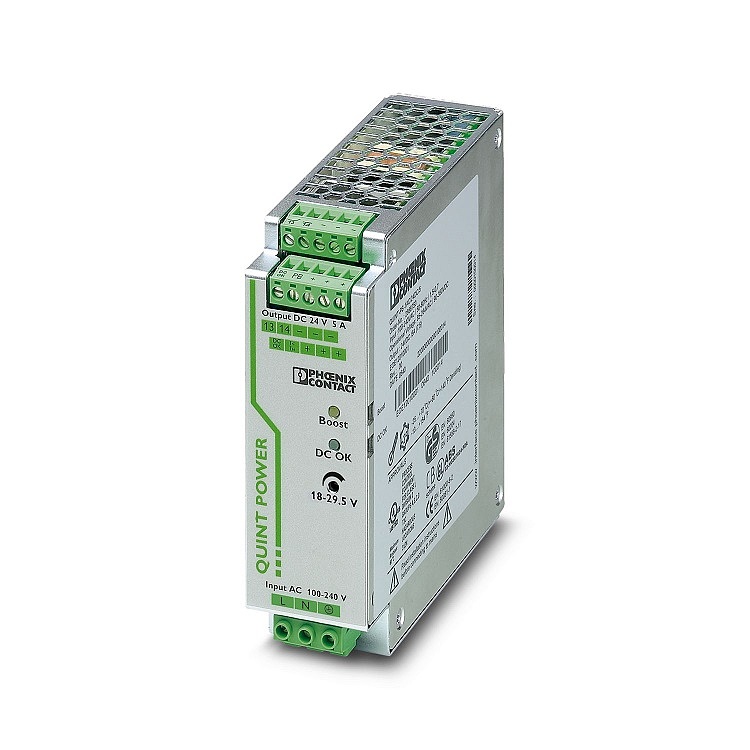

PHOENIX 电源 QUINT-PS/1AC/24DC/ 5

交流电运行

电源系统配置

星形网络

额定输入电压范围

100 V AC ... 240 V AC

max介电强度

300 V AC

电源电压的电压类型

AC/DC

冲击电流

< 15 A

冲击电流积分 (I 2 t)

< 1 A2 s

AC频率范围

45 Hz ... 65 Hz

DC频率范围

0 Hz

额定功耗

145 VA

保护电路

瞬态电涌保护; 压敏电阻

功率因数（cos phi）

0.94

典型响应时间

< 0.15 s

输入熔断器

5 A (慢熔断，内部)

允许备用熔断器

B6 B10 B16 AC

允许用的DC备用熔断器

DC: 连接一个合适的熔断器

推荐使用的输入保护断路器

6 A ... 16 A (AC: 特性B、C、D、K)

PE放电电流

< 3.5 mA

输出数据

效率

> 90 % (230V AC和额定值)

输出特性

U/I

额定输出电压

24 V DC ±1 %

输出电压（USet）的设置范围

18 V DC ... 29.5 V DC (> 24 V DC，稳定容量限制)

额定输出电流（IN）

5 A (-25 °C ... 60 °C，UOUT = 24 V DC)

选择性熔断 (ISFB)

30 A (12 毫秒)

热磁断路器类型

B2 / B4 / C2

衰减

60 °C ... 70 °C (2.5 %/K)

反馈电压电阻

≤ 35 V DC

残波

< 40 mVSS (额定值)

输出功率

120 W

max空载功耗

3 W

max额定负载功率损耗

15 W

上升时间

< 0.1 s (UOUT (10 % ... 90 %))

并连

是，用于冗余和增加容量

串连

是

宽度

40 mm

高度

130 mm

深度

125 mm

安装类型

DIN导轨安装

外壳材料

金属

盖罩型号

镀锌薄钢板，无铬（VI）

侧边组件类型

铝

保护等级

 IP20

环境温度（运行）

-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)

环境温度（存放/运输）

-40 °C ... 85 °C

环境温度（调试类型测试）

-40 °C

max高度

5000 m

气候等级

3K3（符合EN 60721标准）

允许的max相对湿度（操作）

≤ 95 % (25 °C 时，无冷凝)
