FESTO小型滑台DGST系列.pdf下载
| 产品型号 | 操作 |
|---|

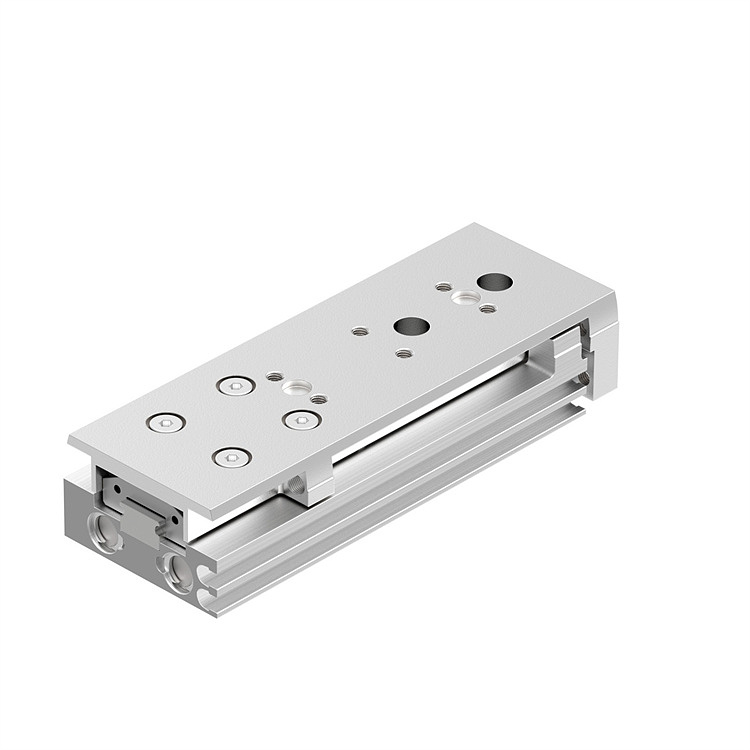

紧凑的滑台式气缸，配有集成的液压缓冲器和传感器支架以及集成的基本缓冲。滑台和联接板是一体式组件 — 提供较佳的抗扭刚度和高精度。小型滑台式气缸 DGST的双活塞驱动装置功能强大，以其循环滚珠轴承导轨著称。
|
行程 |
10 mm |
|
可调端位范围/长度，前端 |
10.4 mm |
|
可调端位范围/长度，后部 |
10.4 mm |
|
活塞直径 |
6 mm |
|
工作模式，驱动单元 |
联接板 |
|
缓冲 |
两端带弹性缓冲环/垫 |
|
安装位置 |
可选 |
|
导轨 |
循环滚珠轴承导轨 |
|
结构特点 |
双活塞拨叉式活塞杆滑块 |
|
位置检测 |
通过接近开关 |
|
符号 |
00991249 |
|
工作压力 |
0.15 Mpa ... 0.8 Mpa |
|
工作压力 |
1.5 bar ... 8 bar |
|
工作压力 |
21.75 psi ... 116 psi |
|
max速度 |
0.5 m/s |
|
重复精度 |
<= 0.3 mm |
|
工作模式 |
双作用 |
|
工作介质 |
压缩空气，符合 ISO 8573-1:2010 [7:4:4] |
|
工作和先导介质说明 |
可用润滑介质工作（之后须一直润滑介质工作） |
|
耐腐蚀等级 CRC |
1 - 低耐腐蚀能力 |
|
油漆湿润缺陷物质（PWIS）符合性 |
VDMA24364-B1/B2-L |
|
洁净室等级 |
6 级，符合 ISO 14644-1 |
|
环境温度 |
-10 °C ... 60 °C |
|
端位的冲击能量 |
0.018 J |
|
缓冲长度 |
0.9 mm |
|
max力 Fy |
200 N |
|
max力 Fz |
200 N |
|
max力矩 Mx |
1.1 Nm |
|
max力矩 My |
0.7 Nm |
|
max力矩 Mz |
0.7 Nm |
|
6 bar 时的理论力值，返回行程 |
25 N |
|
6 bar 时的理论力值，前进行程 |
34 N |
|
移动质量 |
54 g |
|
产品重量 |
100 g |
|
安装方式 |
带通孔 |
|
气动接口 |
M3 |
|
材料说明 |
RoHS 合规 |
|
盖子材料 |
精制铝合金 |
|
密封件材料 |
HNBR |
|
导轨材料 |
POMTPE-E高质合金钢 |
|
外壳材料 |
精制铝合金 |
|
活塞杆材料 |
高合金不锈钢 |
