FESTO丝杠式电缸ELGD-BS-KF-WD系列.pdf下载
| 产品型号 | 操作 |
|---|

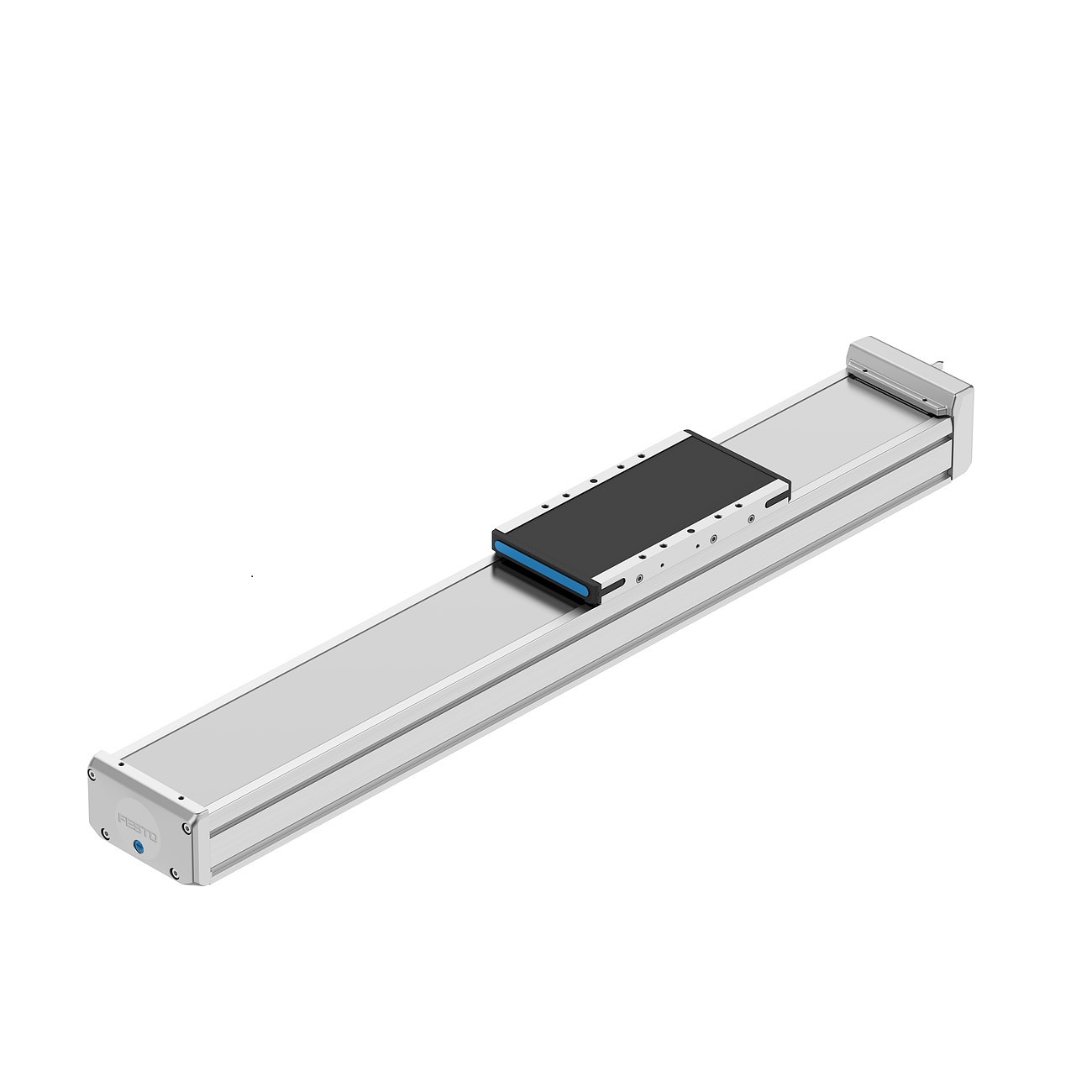

ELGD-BS-WD丝杠式电缸配备内部双侧滚珠环形导轨，执行器配备滚珠往复丝杠，通过永磁不锈钢盖带进行保护。产品组合包括 4 种加宽产品，宽度从100 mm 到 220 mm 不等。现在可提供2.5 m的行程和两种长度的滑块。
|
工作行程 |
200 mm |
|
规格 |
100 |
|
行程余量 |
0 mm |
|
理论反向间隙 |
150 µm |
|
丝杆直径 |
10 mm |
|
丝杆螺距 |
10 mm/r |
|
安装位置 |
可选 |
|
导轨 |
循环滚珠轴承导轨 |
|
结构特点 |
直线型电缸带滚珠丝杠 |
|
电机类型 |
步进电机伺服电机 |
|
丝杆类型 |
滚珠丝杆传动 |
|
符号 |
00991211 |
|
位置检测 |
通过电感式传感器 |
|
max加速度 |
15 m/s² |
|
max转速 |
8000 1/min |
|
max速度 |
1.33 m/s |
|
重复精度 |
±0.01 mm |
|
持续通电率 |
100% |
|
油漆湿润缺陷物质（PWIS）符合性 |
VDMA24364 区域 III |
|
防护等级 |
IP30 |
|
环境温度 |
0 °C ... 60 °C |
|
端位的冲击能量 |
0.001 J |
|
终端位置冲击能量的相关注意事项 |
在 0.01 m/s 的max返回速度下 |
|
区域 Iy 的第二力矩 |
347100 mm⁴ |
|
区域 Iz 的第二力矩 |
2268000 mm⁴ |
|
vmax 时的空转扭矩 |
0.083 Nm |
|
vmin 下的空转扭矩 |
0.026 Nm |
|
max力 Fy |
4400 N |
|
max力 Fz |
4400 N |
|
电缸的max力 Fy |
3236 N |
|
电缸的max力 Fz |
2250 N |
|
100 km 理论寿命值的Fy（仅供参考） |
18415 N |
|
100 km 理论寿命值时的Fz（仅供参考） |
18415 N |
|
max力矩 Mx |
140 Nm |
|
max力矩 My |
230 Nm |
|
max力矩 Mz |
220 Nm |
|
电缸的max扭矩 Mx |
160 Nm |
|
电缸的max扭矩 My |
230 Nm |
|
电缸的max扭矩 Mz |
191 Nm |
|
100 km 理论寿命值时的Mx（仅供参考） |
645 Nm |
|
100 km 理论寿命值时的My（仅供参考） |
720 Nm |
|
100 km 理论寿命值时的Mz（仅供参考） |
720 Nm |
|
滑块表面和导轨中心之间的距离 |
47 mm |
|
驱动轴的max径向力 |
180 N |
|
max进给力 Fx |
1100 N |
|
转动惯量 It |
108900 mm⁴ |
|
每米行程的惯性动量 JH |
0.07554 kgcm² |
|
每公斤工作负载的转动惯量 JL |
0.02533 kgcm² |
|
惯性动量 JO |
0.05632 kgcm² |
|
进给常数 |
10 mm/r |
|
参考使用寿命 |
5000 km |
|
维护间隔 |
终生润滑 |
|
移动质量 |
1185 g |
|
0 mm 行程的基本重量 |
2979 g |
|
每 10 m行程的附加重量 |
59 g |
|
动态偏转（移动负载） |
轴长的 0.05%，max 0.5 mm |
|
静态偏转（负载静止） |
轴长的 0.1% |
|
接口代码，驱动器 |
T42 |
|
端盖材料 |
压铸铝，带涂层 |
|
型材材料 |
阳极氧化精制铝合金 |
|
材料说明 |
RoHS 合规 |
|
防尘带材料 |
高合金不锈钢 |
|
驱动盖材料 |
压铸铝，带涂层 |
|
导向滑块材料 |
钢 |
|
导轨材料 |
钢 |
|
滑块材料 |
精制铝合金 |
|
心轴螺母材料 |
钢 |
|
丝杆材料 |
钢 |
