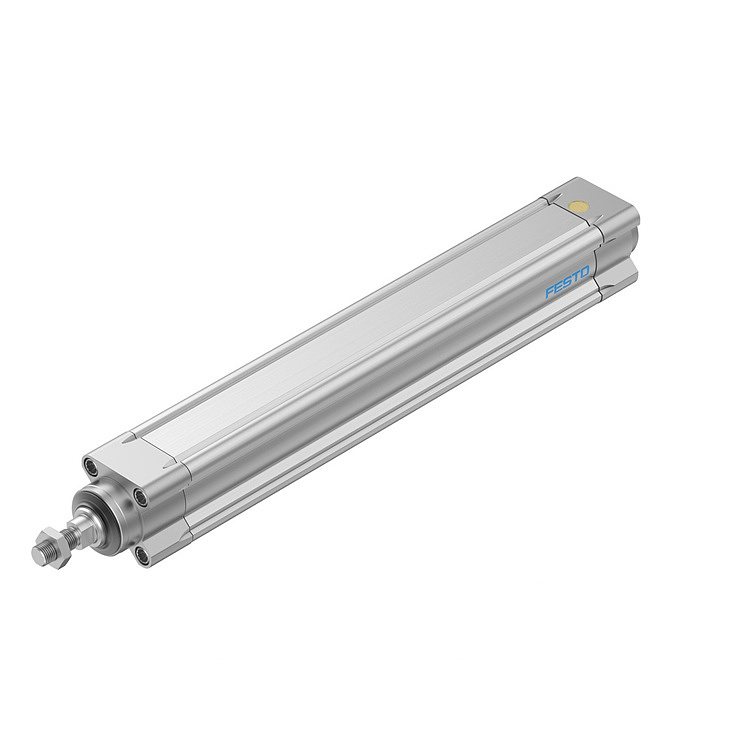

FESTO 有杆电缸 ESBF系列

规格

32

行程

100 mm

活塞杆螺纹

M10x1.25

理论反向间隙

40 µm

丝杆直径

12 mm

丝杆螺距

10 mm/r

活塞杆的扭转间隙 (+/-)

0.25 deg

基于标准

ISO 15552

安装位置

可选

活塞杆端部

外螺纹

电机类型

步进电机伺服电机

位置检测

通过接近开关

结构特点

带滚珠丝杠的电缸

丝杆类型

滚珠丝杆

符号

00991941

扭矩/导向保护

带滑动轴承导轨

max加速度

15 m/s²

max速度

1.11 m/s

重复精度

±0.01 mm

持续通电率

100%

耐腐蚀等级 CRC

2 - 中等耐腐蚀能力

油漆湿润缺陷物质（PWIS）符合性

VDMA24364 区域 III

储存温度

-20 °C ... 60 °C

适合食品行业使用

见补充材料说明

相对空气湿度

0 - 95%

防护等级

IP40

环境温度

0 °C ... 60 °C

max驱动扭矩

2 Nm

驱动轴的max径向力

115 N

max进给力 Fx

1000 N

与负载无关的摩擦扭矩

0.1 Nm

参考值有效负载，水平

100 kg

有效负载参考值，垂直

100 kg

每米行程的惯性动量 JH

0.1386 kgcm²

每公斤工作负载的转动惯量 JL

0.0253 kgcm²

惯性动量 JO

0.0361 kgcm²

0 mm 行程的移动质量

281 g

每 10 mm行程的额外移动质量

9 g

0 mm 行程的基本重量

781 g

每 10 m行程的附加重量

33 g

安装方式

通过内螺纹安装或附件

接口代码，驱动器

D32

材料说明

RoHS 合规

盖子材料

光滑阳极氧化精制铝合金

活塞杆材料

高合金不锈钢

螺钉材料

镀锌钢

心轴螺母材料

轧钢

丝杆材料

轧钢

缸筒材料

光滑阳极氧化精制铝合金
