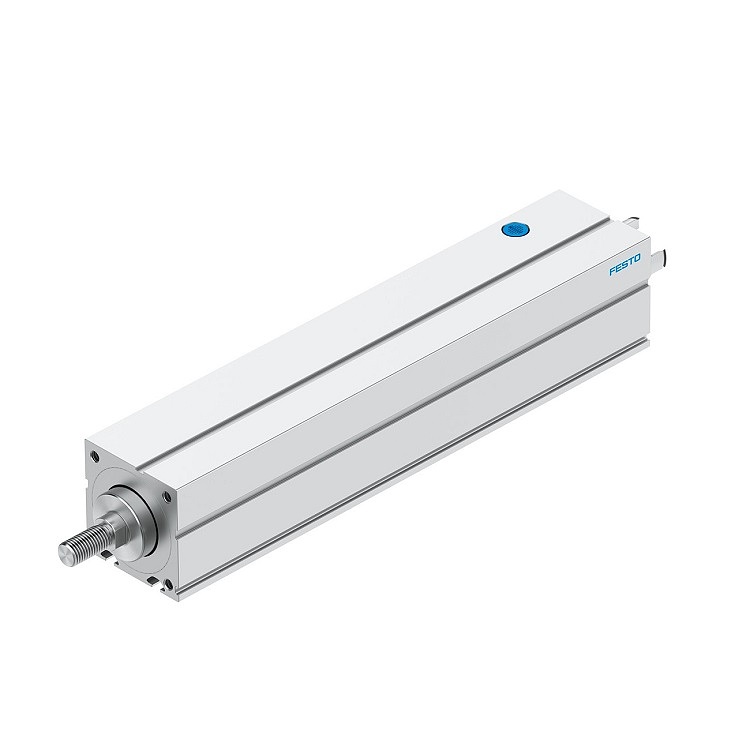

FESTO有杆电缸EPCC系列.pdf下载
| 产品型号 | 操作 |
|---|
EPCC 结构紧凑，滚珠丝杆传动精准且静音，并且定位时间短，是装配系统、测试和检测系统、桌面应用、小型零件抓取或电子行业的理想之选，能够满足它们对空间利用的要求。
|
规格 |
60 |
|
行程 |
25 mm |
|
行程余量 |
0 mm |
|
活塞杆螺纹 |
M12x1.25 |
|
理论反向间隙 |
100 µm |
|
丝杆直径 |
12 mm |
|
丝杆螺距 |
12 mm/r |
|
活塞杆的扭转间隙 (+/-) |
1 deg |
|
安装位置 |
可选 |
|
活塞杆端部 |
外螺纹 |
|
电机类型 |
步进电机伺服电机 |
|
位置检测 |
通过接近开关 |
|
结构特点 |
电缸带滚珠丝杆传动 |
|
丝杆类型 |
滚珠丝杆传动 |
|
符号 |
00991941 |
|
扭矩/导向保护 |
带滑动轴承导轨 |
|
max加速度 |
15 m/s² |
|
max转速 |
3000 1/min |
|
max速度 |
0.6 m/s |
|
max参考运行速度 |
0.01 m/s |
|
重复精度 |
±0.02 mm |
|
持续通电率 |
100% |
|
耐腐蚀等级 CRC |
0 - 无耐腐蚀能力 |
|
油漆湿润缺陷物质（PWIS）符合性 |
VDMA24364 区域 III |
|
适用于锂离子电池生产 |
不使用铜、锌或镍含量超过 1% 的金属。例外情况：钢中的镍、化学镀镍表面、印刷电路板、电缆、电插头连接器和线圈 |
|
洁净室等级 |
9 级，符合 ISO 14644-1 |
|
储存温度 |
-20 °C ... 60 °C |
|
相对空气湿度 |
0 - 95%无冷凝 |
|
防护等级 |
IP40 |
|
环境温度 |
0 °C ... 60 °C |
|
端位的冲击能量 |
0.024 J |
|
max驱动扭矩 |
2.4 Nm |
|
max力矩 Mx |
0 Nm |
|
特性 |
值 |
|
max力矩 My |
6.4 Nm |
|
max力矩 Mz |
6.4 Nm |
|
驱动轴的max径向力 |
230 N |
|
max进给力 Fx |
1000 N |
|
与负载无关的摩擦扭矩 |
0.325 Nm |
|
参考值有效负载，水平 |
120 kg |
|
有效负载参考值，垂直 |
60 kg |
|
每米行程的惯性动量 JH |
0.1519 kgcm² |
|
每公斤工作负载的转动惯量 JL |
0.0365 kgcm² |
|
惯性动量 JO |
0.0779 kgcm² |
|
维护间隔 |
终生润滑 |
|
0 mm 行程的移动质量 |
305 g |
|
每 10 mm行程的额外移动质量 |
6.5 g |
|
0 mm 行程的基本重量 |
1114 g |
|
每 10 m行程的附加重量 |
69 g |
|
安装方式 |
通过内螺纹安装带附件 |
|
材料说明 |
RoHS 合规 |
|
外壳材料 |
精制铝合金光滑阳极氧化处理 |
|
活塞杆材料 |
高合金不锈钢 |
|
心轴螺母材料 |
钢 |
|
丝杆材料 |
轧钢 |
