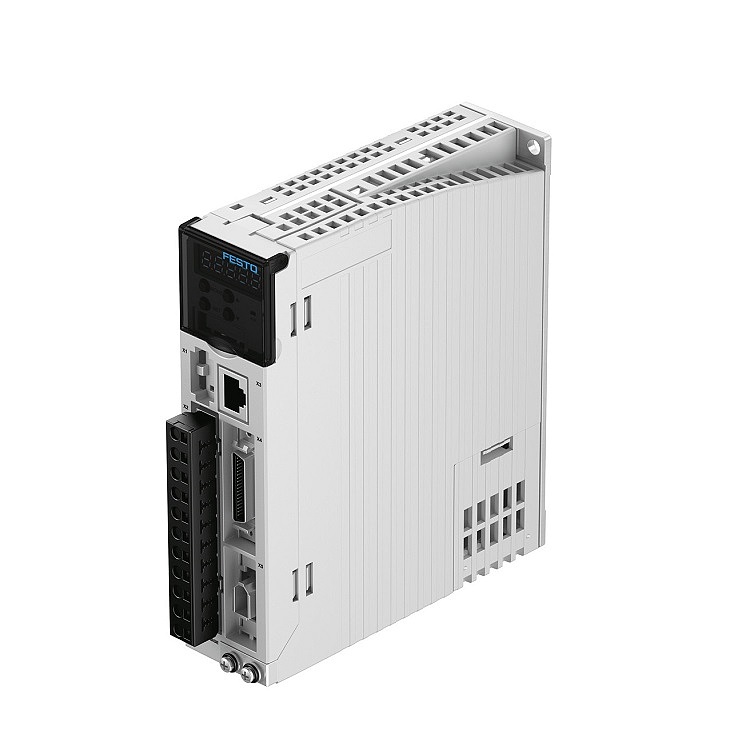

FESTO 电机控制器 CMMB-AS系列

安装方式

底座上螺钉夹紧

产品重量

740 g

显示

7 段式显示

认证

c UL us 认证 (OL)

CE 认证（见合格声明）

符合欧盟电磁兼容性指令符合欧盟低电压指令符合欧盟 RoHS 指令

CE 标记（见合格声明）

符合英国 EMC 指令符合英国 RoHS 指令符合英国电气设备相关规定

储存温度

-10 °C ... 70 °C

环境温度

0 °C ... 40 °C

相对空气湿度

5 - 95%

防护等级

IP20

污染等级

2

材料说明

RoHS 合规

油漆湿润缺陷物质（PWIS）符合性

VDMA24364 区域 III

标称工作电压的相位

单相

标称工作电压，交流

230 V

允许的电压波动

+/- 10 %

输入电压范围，交流

200 V ... 240 V

电源频率

50 Hz ... 60 Hz

标称电流

1.5 A

max中间电路电压 DC

300 V

制动电阻

300 Ohm

制动电阻，外部

75 Ohm

逻辑电源 DC 的标称电压

24 V

允许的逻辑电压范围

± 10 %

不带夹紧制动装置的逻辑电源的电流消耗

0.5 A

输出电压等级 AC

3x 0 - 240 V

标称输出电流

1.5 A

每个相位的峰值电流，有效

7 A

max峰值电流持续时间

5 s

控制器标称输出

100 VA

max输出

2100 VA

输出频率

0 Hz ... 400 Hz

参数设置接口

参数设置和调试RS232 (38400 baud)

过程接口

脉冲/方向用于 32 个位置设定

编码器接口输出，特点

分辨率 65536 ppr

编码器接口输出，功能

为下游从站驱动器指定设定点

编码器接口输入，特点

Nikon A 格式

编码器接口输入，功能

设定点转速值作为编码器信号

数字逻辑输入的数量

7

逻辑输入的工作范围

12.5 V ... 30 V

24 V DC 数字逻辑输出的数量

5

数字逻辑输出的特点

电气隔离在某些情况下可自由配置

max数字逻辑输出电流

100 mA

模拟量设定点输入数量

2

设定点输入的特点

差分输入可配置速度可配置电流

设定点输入的工作范围

± 10 V

设定点输入阻抗

350 kOhm
