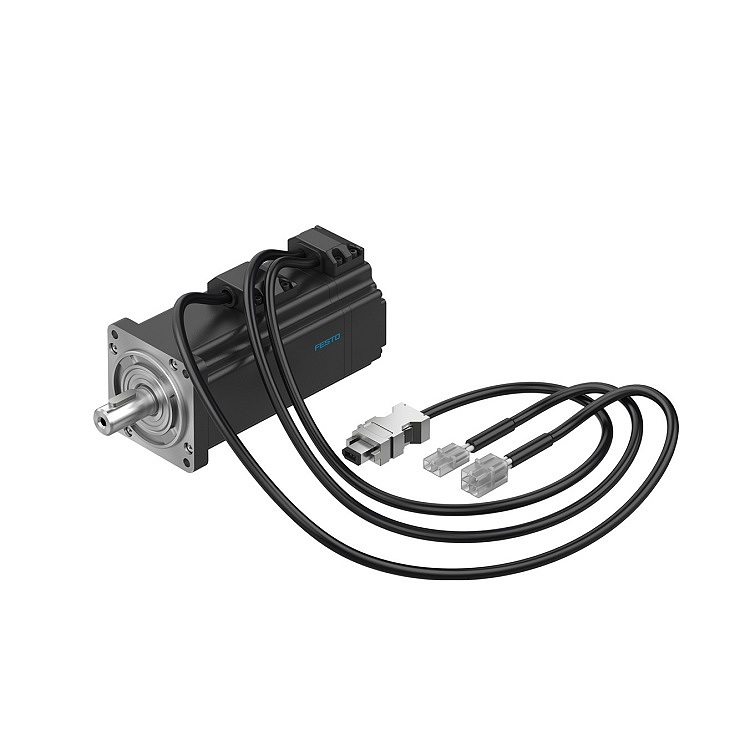

FESTO 伺服电机 EMMB-AS-60-02-K-S30MB

环境温度

-15 °C ... 40 °C

环境温度说明

高达 60°C，超出该值时每升高一摄氏度降额 -1.5%

max安装高度

4000 m

max安装高度说明

从 1,000 m开始：每 100 m 仅降低 -1.0%

储存温度

-20 °C ... 55 °C

相对空气湿度

0 - 90%

符合标准

IEC 60034

温度等级符合 EN 60034-1

F

max线圈温度

155 °C

额定等级符合 EN 60034-1

S1

温度监控

数字电机温度传送通过 Nikon A 格式进行

电机类型符合 EN 60034-7

IM B5IM V1IM V3

安装位置

可选

防护等级

IP65

防护等级说明

电机轴具有 IP40 等级防护，无径向轴密封环对于带有径向轴密封环的电机轴，可达 IP54对于不采用连接技术的电机外壳，可达 IP65

同心度、同轴性、轴向偏移符合 DIN SPEC 42955

N

平衡质量

G 2.5

标称条件下的储存寿命

20000 h

Woodruff 键轴类型

DIN 6885A 5 x 5 x 16

电气接口 1，连接类型

插头

电气接口 1，连接系统

连接型式 RE

电气接口 1，接口/线芯数

6

电气接口 1，接口样式

00995792

污染等级

2

材料说明

RoHS 合规

耐腐蚀等级 CRC

0 - 无耐腐蚀能力

油漆湿润缺陷物质（PWIS）符合性

VDMA24364 区域 III

抗振性

运输应用测试，严重性等级 2，符合 FN 942017-4和 EN 60068-2-6

耐冲击性

冲击测试，严重性等级 2，符合 FN 942017-5 和 EN 60068-2-27

认证

c UL us - 认证 (OL)

CE 认证（见合格声明）

符合欧盟电磁兼容性指令符合欧盟低电压指令符合欧盟 RoHS 指令

CE 标记（见合格声明）

符合英国 EMC 指令符合英国 RoHS 指令符合英国电气设备相关规定

证书签发机构

UL E342973

标称工作电压 DC

300 V

标称电压 DC

300 V

线圈开关类型

里部带星标

杆对数量

3

静止扭矩

0.7 Nm

标称扭矩

0.64 Nm

峰值扭矩

1.92 Nm

标称转速

3000 1/min

max转速

6000 1/min

max机械速度

10000 1/min

电机的额定功率

200 W

连续停转电流

1.5 A

标称电机电流

1.4 A

峰值电流

4.2 A

电机常数

0.48 Nm/A

电压常数，相间

29 mVmin

相间线圈电阻

11.2 Ohm

相间线圈电感

20.9 mH

电气时间常数

1.87 ms

测量法兰

255 x 255 x 8 mm, 铝

输出的总转动惯量

0.234 kgcm²

产品重量

1400 g

容许轴向轴负载

90 N

允许的径向轴负载

180 N

转子位置编码器，制造商标识

MAR-MX50AHN00

转子位置编码器接口

Nikon A 格式

转子位置编码器，编码器测量原理

光学

转子位置编码器，直流工作电压

5 V

转子位置编码器，直流工作电压范围

4.75 V ... 5.25 V

转子位置编码器，每转的位置值

1048576

转子位置传感器分辨率

20 bit

转子位置编码器，角测量的系统精度

-120 arcsec ... 120 arcsec

制动保持扭矩

1.3 Nm

制动装置的工作电压 DC

24 V

功耗，制动

7.2 W
