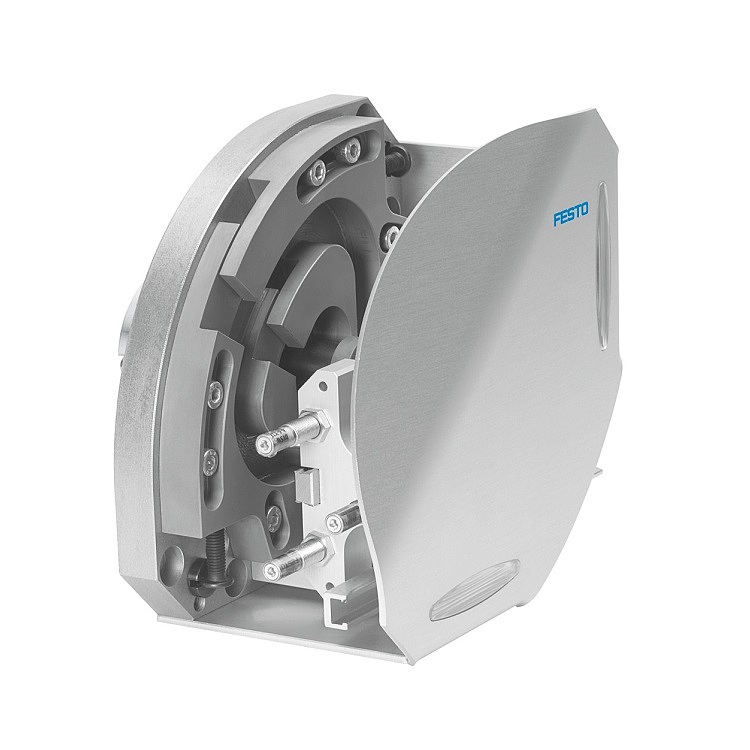

FESTO高速抓取模块HSW-12-AP-SD-AW.pdf下载
| 产品型号 | 操作 |
|---|
紧凑型抓取模块适用于在非常有限的空间内自动重新定位、进给和移除小零件。无间隙导向系统确保 90 度角抓放应用的高度准确性和刚性。
|
工作行程 |
15 mm ... 25 mm |
|
规格 |
12 |
|
90° 摆角的max线性行程 |
142/142 mm |
|
max Z 行程等待位置 |
15 mm |
|
Z 行程 |
80 mm ... 100 mm |
|
缓冲 |
两端带液压缓冲器软性特征曲线 |
|
安装位置 |
可选 |
|
结构特点 |
直线导轨加滚珠轴承摆动气缸强制先导工作运动顺序 |
|
位置检测 |
通过接近开关 |
|
工作压力 |
4 bar ... 8 bar |
|
min周期时间 |
0.8 s |
|
端位重复精度 |
+/-0.02 mm |
|
工作介质 |
压缩空气，符合 ISO 8573-1:2010 [7:-:-] |
|
工作和先导介质说明 |
可用润滑介质工作（之后须一直润滑介质工作） |
|
油漆湿润缺陷物质（PWIS）符合性 |
VDMA24364-B2-L |
|
环境温度 |
0 °C ... 60 °C |
|
max力矩 Mx |
1.5 Nm |
|
max力矩 My |
1.5 Nm |
|
max力矩 Mz |
1.5 Nm |
|
max有效负载 |
1 kg |
|
Y 方向的max过程力 |
35 N |
|
6 bar 时的理论力值 |
35 N |
|
产品重量 |
3260 g |
|
安装方式 |
通过通孔和定位套 |
|
等待位的气接口 |
M5 |
|
气动接口 |
M5 |
|
挡块材料 |
高合金钢 |
|
盖子材料 |
精制铝合金阳极氧化处理 |
|
弹簧压力件的材料 |
高合金钢 |
|
底板材料 |
精制铝合金阳极氧化处理 |
|
支架材料 |
精制铝合金阳极氧化处理 |
|
十字导轨材料 |
回火钢 |
|
摆动杠杆材料 |
表面硬化钢抛光 |
|
开槽导向板材料 |
表面硬化钢硬化 |
|
传感器导轨材料 |
精制铝合金阳极氧化处理 |
|
栅材料 |
精制铝合金阳极氧化处理 |
|
调整螺丝材料 |
高合金钢 |
