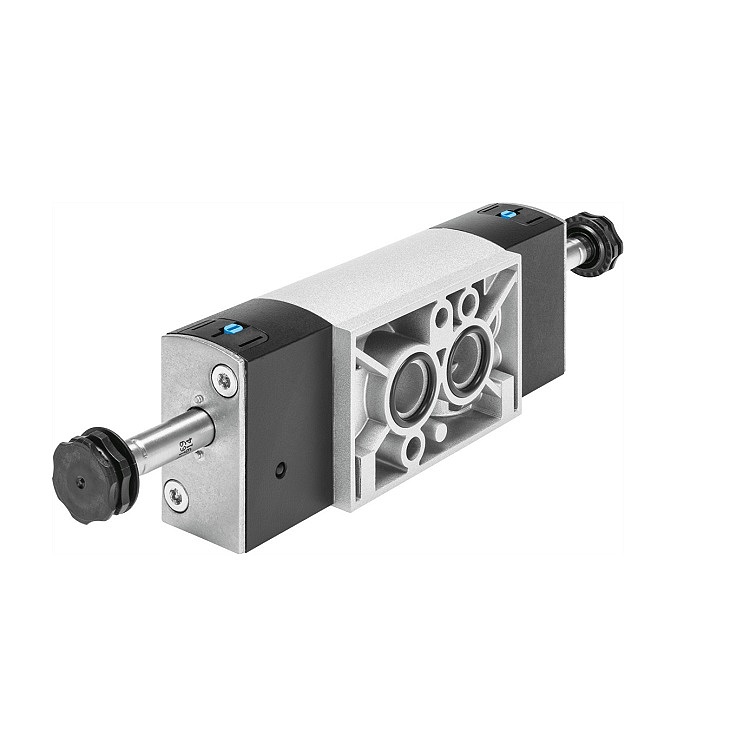

FESTO电磁阀VSNC-F-P53U-MD-G14-FN.pdf下载
| 产品型号 | 操作 |
|---|
标准NAMUR阀VSNC已通过全球常见的防爆标准认证。其坚固耐用，采用现代化设计，经济高效。
|
阀功能 |
三位五通，中压式 |
|
驱动方式 |
电控 |
|
宽度 |
32 mm |
|
标准额定流量（根据 DIN 1343 标准化） |
950 l/min |
|
工作气口 |
NAMUR 孔型 |
|
工作电压 |
通过电磁线圈，须另外订购 |
|
工作压力 |
0.3 Mpa ... 0.8 Mpa |
|
工作压力 |
3 bar ... 8 bar |
|
结构特点 |
活塞闸阀 |
|
复位类型 |
弹簧复位 |
|
证书签发机构 |
DNVGL-TAA000011J |
|
排气功能 |
带节流选项 |
|
密封原理 |
软密封 |
|
安装位置 |
可选 |
|
符合标准 |
VDI/VDE 3845 (NAMUR) |
|
手控装置 |
锁定式按钮式 |
|
先导类型 |
先导驱动 |
|
先导气源 |
内先导 |
|
流向 |
不可逆 |
|
符号 |
00991083 |
|
搭接 |
正重叠 |
|
信号状态显示器 |
通过附件安装 |
|
b 值 |
0.5 |
|
C 值 |
2.1 l/sbar |
|
关闭时间 |
103 ms |
|
打开时间 |
23 ms |
|
逆转开关时间 |
55 ms |
|
持续通电率 |
100% |
|
线圈的特性参数 |
请参阅电磁线圈，须另外订购 |
|
防爆 |
必须遵守证书中的信息！区 1 (ATEX)区 2 (ATEX)区 21 (ATEX)区 22 (ATEX) |
|
工作介质 |
压缩空气，符合 ISO 8573-1:2010 [7:4:4] |
|
工作和先导介质说明 |
可用润滑介质工作（之后须一直润滑介质工作） |
|
耐腐蚀等级 CRC |
2 - 中等耐腐蚀能力 |
|
油漆湿润缺陷物质（PWIS）符合性 |
VDMA24364-B2-L |
|
介质温度 |
-20 °C ... 60 °C |
|
环境温度 |
-20 °C ... 60 °C |
|
产品重量 |
450 g |
|
安装方式 |
带通孔 |
|
通风接口 |
非管式 |
|
气接口，气口 1 |
G1/4 |
|
气接口，气口 2 |
NAMUR 端口模式 |
|
气接口，气口 3 |
G1/4 |
|
气接口，气口 4 |
NAMUR 端口模式 |
|
气接口，气口 5 |
G1/4 |
|
材料说明 |
RoHS 合规 |
|
密封件材料 |
NBR |
|
外壳材料 |
精制铝合金 |
|
螺钉材料 |
镀锌钢 |
