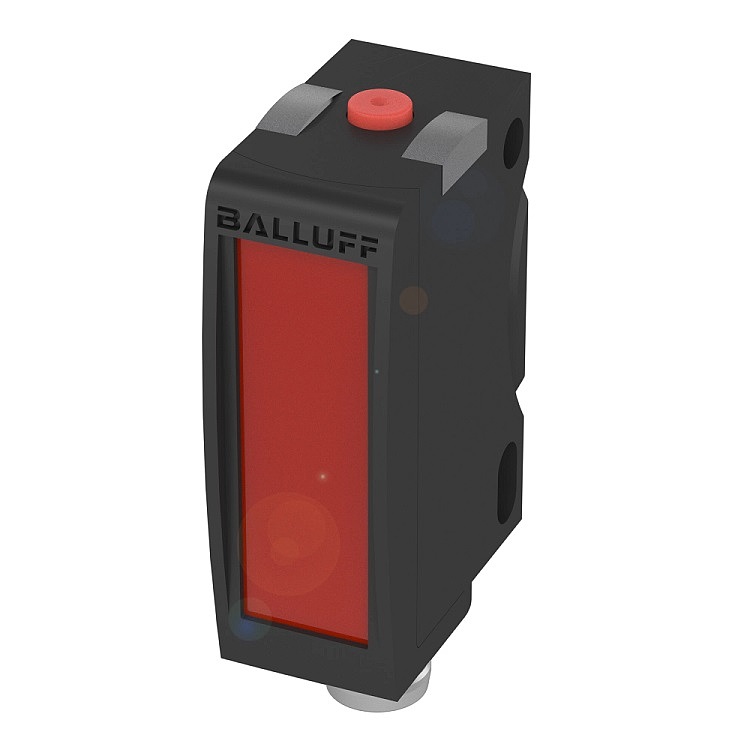

BALLUFF测距传感器BOD 6K-RAI02-S75.pdf下载
| 产品型号 | 操作 |
|---|
BALLUFF的光学测距传感器可在定位、物料流量控制或料位检测以及许多其他应用中为您提供支持。无论是在汽车工业、工厂自动化、物流还是钢结构领域，您都可以通过可靠的距离测量显著提高生产率，并特别避免误差。测量范围从 20 毫米到 20 米不等，部分可调，有带背景抑制和不带背景抑制的型号可供选择。
|
尺寸 |
12 x 34 x 21.6 mm |
|
接口 |
IO-Link 模拟，电压 1…10 V/3 mA PNP/NPN/自动检测 常开触点/常闭触点(NO/NC) |
|
功能原理 |
光电距离传感器 |
|
功能原理，光学 |
三角测量 |
|
辐射特性 |
发散 |
|
光线类型 |
LED，红光 |
|
光斑大小 |
8 x 8 mm 在80 mm处 |
|
作用范围 |
20~80 mm |
|
重复精度 |
0.4 mm |
|
分辨率 |
≤ 0.12 mm |
|
接口 |
插接器，M8x1公头，4针 |
|
外壳材料 |
ABS |
|
工作电压Ub |
13~30 VDC |
|
开关功能，光学 |
亮通/暗通 |
|
轴长度 |
632 nm |
|
辐射特性 |
发散 |
|
存储温度 |
-20...80 °C |
|
环境温度 |
-20...60 °C |
|
防护等级 |
IP67，IP69 |
|
Ie时的max电压降Ud |
2.4 V |
|
Ue下的max无负载电流 |
30 mA |
|
余波，max (Ue的百分比) |
10 % |
|
关闭延时toff，max |
0.5 ms |
|
工作电压Ub |
13~30 VDC |
|
开关频率 |
1000 Hz |
|
接通延时ton，max值 |
0.5 ms |
|
测量工作电压Ue |
DC 24 V |
|
测量工作电流Ie |
100 mA |
|
反极性保护 |
是 |
|
接口 |
插接器，M8x1公头，4针 |
|
短路保护 |
是 |
|
作用范围 |
20~80 mm |
|
分辨率 |
≤ 0.12 mm |
|
max距离偏差18% (Sr的百分比) |
4 % |
|
线性偏差，max |
±400 µm |
|
迟滞H，max (Sr的百分比) |
4 % |
|
重复精度 |
0.4 mm |
|
额定开关距离Sn |
80 mm, 可调式 |
