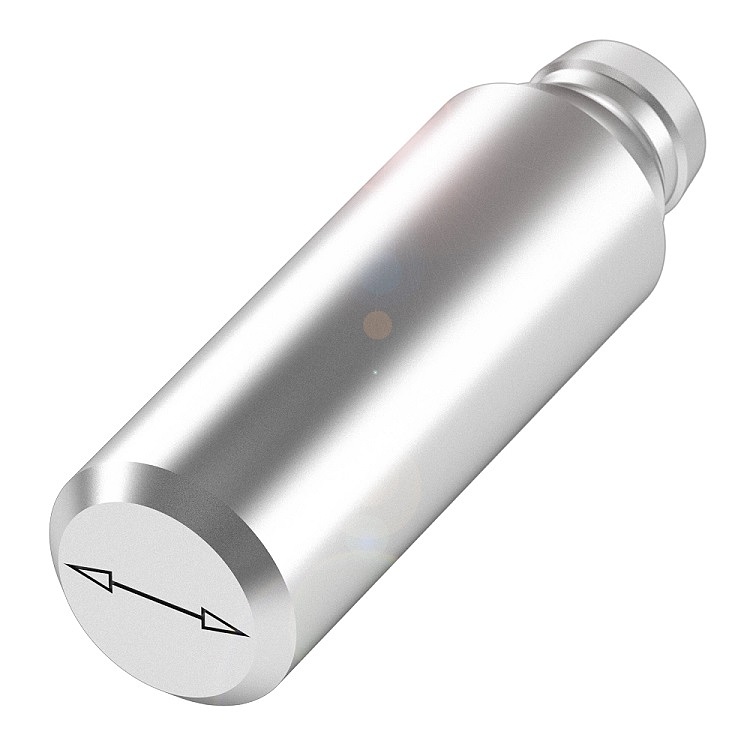

BALLUFF磁场传感器BMF 10E-PS-D-2-SA1-S49.pdf下载
| 产品型号 | 操作 |
|---|
圆柱形磁场传感器助您实现可靠且无磨损的位置检测。它们不受振动的影响，通过有色金属和铝壁进行开关，而不会减少开关距离。同时，与相同尺寸的电感式传感器相比，能够实现更大的检测距离。并且可以在金属板上齐平安装。
|
尺寸 |
Ø 10 x 32 mm |
|
功能原理 |
磁场传感器 |
|
外壳材料 |
不锈钢 (1.4571) |
|
开关输出端 |
PNP常开触点 (NO) |
|
开关频率 |
10000 Hz |
|
工作电压Ub |
10~30 VDC |
|
环境温度 |
-40...85 °C |
|
防护等级 |
IP69K |
|
余波，max (Ue的百分比) |
15 % |
|
关闭延时toff，max |
0.05 ms |
|
安全开关场强Ha |
2 kA/m |
|
工作电压Ub |
10~30 VDC |
|
开关频率 |
10000 Hz |
|
接通延时ton，max值 |
0.05 ms |
|
max剩余电流lr |
80 µA |
|
max无功电流Io，无衰减 |
10 mA |
|
max负载电容，在Ue下 |
1 µF |
|
测量工作电压Ue DC |
24 V |
|
测量工作电流Ie |
200 mA |
|
测量开关场强Hn |
1.2 kA/m |
|
测量短路电流 |
100 A |
|
测量绝缘电压Ui |
75 V DC |
|
电压降，静态，max |
3.1 V |
|
输出电阻RA |
漏极开路 |
|
迟滞H，max (Hn的百分比) |
45 % |
|
反极性保护 |
是 |
|
接口1 |
M8x1-插头, 3-针 |
|
接口2 |
3-针 |
|
短路保护 |
是 |
