BALLUFF磁场传感器BMF 203K-H-NO-C-A2-PU-02.pdf下载
| 产品型号 | 操作 |
|---|

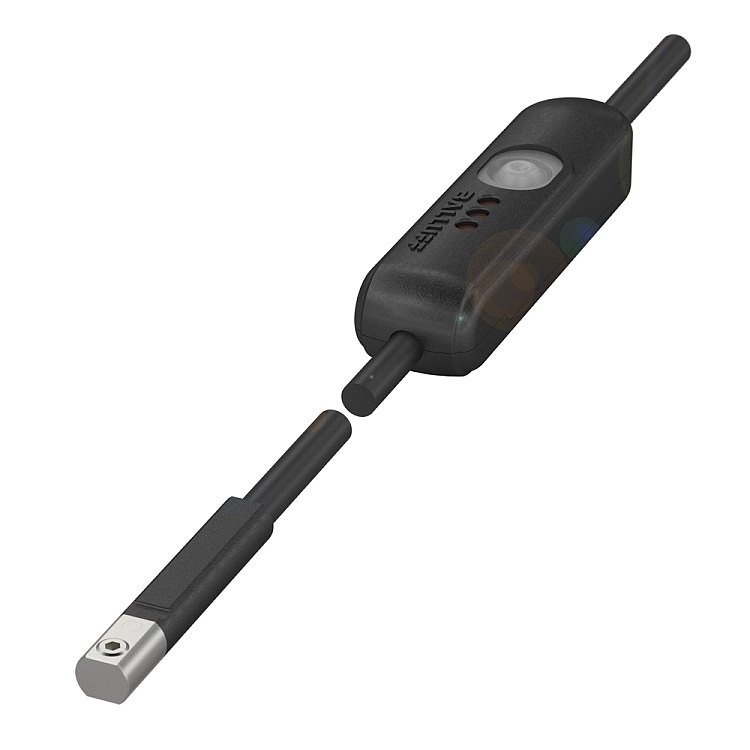

凭借具有可调节的多个开关点、用于C形槽和T形槽的磁敏传感器BMF，您能将气动和液压气缸驱动装置快速集成到机器控制系统中。带固定开关点的磁敏传感器必须通过手动方式置于所需的开关点并固定在该位置，而采用此类传感器时只需将传感器置于大概位置并固定即可。随后可用操作部件的“示教键”确定开关点。
|
槽形 |
C形槽 |
|
尺寸 |
20 x 2.9 x 3.6 mm |
|
功能原理 |
磁场传感器 |
|
电缆 |
PUR, 2 m |
|
应用 |
气动缸，带C形槽。尺寸参见产品视图中的草图。 |
|
紧固 |
从上方插入C形槽 |
|
示教功能 |
2个开关点 |
|
外壳材料 |
PA 12 |
|
开关输出端 |
NPN常闭触点 (NC) |
|
工作电压Ub |
10~30 VDC |
|
环境温度 |
-25...80 °C |
|
防护等级 |
IP67 |
|
余波，max (Ue的百分比) |
15 % |
|
关闭延时toff，max |
25 ms |
|
工作电压Ub |
10~30 VDC |
|
接通延时ton，max值 |
25 ms |
|
max剩余电流lr |
10 µA |
|
max无功电流Io，无衰减 |
10 mA |
|
max负载电容，在Ue下 |
0.02 µF |
|
测量工作电压Ue DC |
24 V |
|
测量工作电流Ie |
100 mA |
|
测量短路电流 |
100 A |
|
测量绝缘电压Ui |
75 V DC |
|
电压降，静态，max |
1.5 V |
|
反极性保护 |
是 |
|
导线截面 |
0.07 mm² |
|
导线数量 |
4 |
|
导线长度L |
2.00 m |
|
电缆护套材料 |
PUR |
|
电缆直径D |
2.40 mm |
|
短路保护 |
是 |
